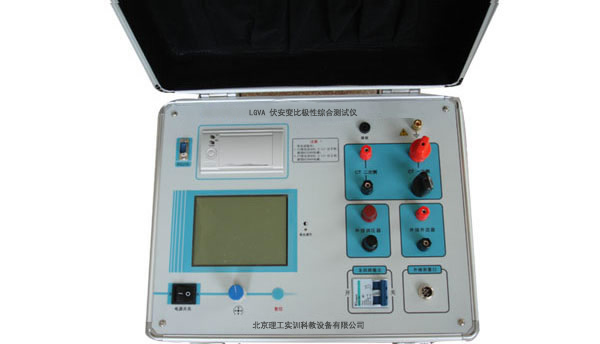

LGVA系列 伏安變比極性綜合測試儀
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、功能特點
●一機多用:單機可完成伏安特性數據測試、伏安特性曲線繪制、10%誤差曲線、電流互感器變比測試、極性測試多種功能。
●四接線柱:在單機方式下(不外接升壓、升流器或者調壓器),取代以前的復雜接線方式,三個試驗共用四個接線柱即可。伏安試驗接面板二次側,變比極性對應接一二次側,接線錯誤儀器會給出“請查接線”的提示。
●220V/~380V供電電源自適應 取代本儀器以前型號雙電源供電方式,現只需一路供電方式,接入220V或者380V均可。
●全自動化:試驗過程全部自動化,只需按需要設定*高電壓、*大電流、電流分段點及前后步進值,儀器即按指令自動升壓、升流,自動記錄試驗過程中的詳細數據,自動繪制伏安特性曲線,然后可選擇將測試數據和曲線圖是否存儲在儀器內,也可用儀器面板上的微型打印機隨時打印結果。
●人性化界面:大屏幕LCD,操作界面全中文顯示,一目了然,易于操作,極具人性化。面板上設有背光調節旋鈕,能在各種光線條件下清晰顯示。
●存儲數據多:儀器能存儲30組伏安測試數據(每組由伏安測試數據、伏安曲線圖和10%誤差曲線組成),掉電數據不丟失,方便保存和查閱。
●雙操作方式:單機可完成全部試驗,伏安測試數據通過儀器的通信接口可上傳至電腦;也可以聯接筆記本電腦,讓筆記本電腦控制完成全部操作。
●輸出容量大:儀器做伏安特性試驗時*大輸出達1000V或者20A,如果選配外接升壓器,*大輸出可達2000V或者20A。做變比試驗時,儀器內部升流器輸出電流達600A,如選配外接升流器,輸出電流可達1000A。

二、主要技術參數
|
|
輸入電壓 |
輸出范圍 |
測量范圍 |
測量程度 |
||||
|
儀器主機 |
220V |
0~600V、0~20A |
0~600V、0~20A |
0.5% |
||||
|
380V |
0~1000V、0~20A |
0~1000V、0~20A |
0.5% |
|||||
|
220V |
0~600A |
0~600A |
變比測量精度1% |
|||||
|
外接升壓器 |
220V |
0~1650V、0~3A |
0~1650V、0~3A |
0.5% |
||||
|
380V |
0~2000V、0~3A |
0~2000V、0~3A |
0.5% |
|||||
|
外接升流器 |
220V |
0~1000A |
0~1000A |
變比測量精度1% |
||||
|
外接調壓器 |
|
|
0~1000V、0~30A |
0.5% |
||||
|
儀器工作電源 |
AC 220V±10% 50HZ |
外形尺寸 |
420×330×320㎜ |
重量 |
24㎏ |
|||
