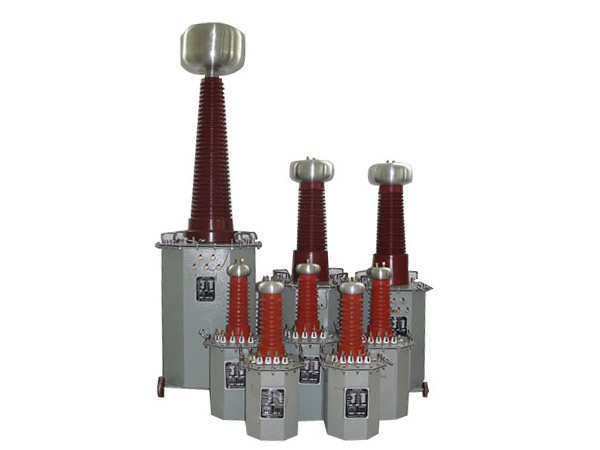

YDJ/TDM系列 工頻高壓試驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
●YDJ/TDM系列工頻高壓試驗裝置是根據DL/T848.2-2004行業標準而設計生產的，全套裝置由高壓試驗變壓器和控制箱（臺）組成。
●控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。
●適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
二、主要技術參數
|
型號規格
|
容量KVA
|
低壓輸入
|
交流高壓輸出
|
直流高壓輸出
kV |
變 比
|
||
|
電壓
V |
電流
A |
電壓
kV |
電流
mA |
||||
|
YDJ/TDM-2/50
|
2
|
200
|
10
|
50
|
40
|
70
|
500
|
|
YDJ/TDM -3/50
|
3
|
200
|
15
|
50
|
60
|
70
|
500
|
|
YDJ/TDM -5/50
|
5
|
200
|
25
|
50
|
100
|
70
|
500
|
|
YDJ/TDM -10/50
|
10
|
200
|
50
|
50
|
200
|
70
|
500
|
|
YDJ/TDM 20/50
|
20
|
400
|
50
|
50
|
400
|
70
|
500
|
|
YDJ/TDM -30/50
|
30
|
400
|
75
|
50
|
600
|
70
|
500
|
|
YDJ/TDM -50/50
|
50
|
400
|
125
|
50
|
1000
|
70
|
500
|
|
YDJ/TDM -100/50
|
100
|
400
|
250 |
50
|
2000
|
70
|
500
|
|
YDJ/TDM -150/50
|
150
|
400
|
375
|
50
|
3000
|
70
|
500
|
|
YDJ/TDM -200/50
|
200
|
400
|
500
|
50
|
4000
|
70
|
500
|
|
YDJ/TDM -5/100
|
5
|
200
|
25
|
100
|
50
|
140
|
1000
|
|
YDJ/TDM -10/100
|
10
|
200
|
50
|
100
|
100
|
140
|
1000
|
|
YDJ/TDM -20/100
|
20
|
400
|
50
|
100
|
200
|
140
|
1000
|
|
YDJ/TDM -30/100
|
30
|
400
|
43
|
100
|
300
|
140
|
1000
|
|
YDJ/TDM -50/100
|
50
|
400
|
72
|
100
|
500
|
140
|
1000
|
|
YDJ/TDM -100/100
|
100
|
400
|
250 |
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -150/100
|
150
|
400
|
375
|
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -200/100
|
200
|
400
|
500
|
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -20/150
|
20
|
400
|
50
|
150
|
133
|
210
|
1000
|
|
YDJ/TDM -30/150
|
30
|
400
|
43
|
150
|
200
|
210
|
1000
|
|
YDJ/TDM -50/150
|
50
|
400
|
72
|
150
|
333
|
210
|
1000
|
|
YDJ/TDM -100/150
|
100
|
400
|
250 |
150
|
666
|
210
|
1000
|
|
YDJ/TDM -150/150
|
150
|
400
|
375
|
150
|
1000
|
210
|
1000
|
|
YDJ/TDM -50/200
|
50
|
400
|
72
|
200
|
250
|
|
1000
|
|
YDJ/TDM -100/200
|
100
|
400
|
144
|
200
|
500
|
|
1000
|
|
YDJ/TDM -200/200
|
200
|
400
|
288
|
200
|
1000
|
|
1000
|
|
YDJ/TDM -50/300
|
50
|
400
|
72
|
300
|
166
|
|
1000
|
|
YDJ/TDM -100/300
|
100
|
400
|
144
|
300
|
333
|
|
1000
|
|
YDJ/TDM -200/300
|
200
|
400
|
288
|
300
|
666
|
|
1000
|
|
YDJ/TDM -300/300
|
300
|
400
|
433
|
300
|
1000
|
|
1000
|
●YDJ表示交流試驗變壓器
●TDM表示交直流兩用試驗變壓器
●串級試驗變壓器可將二臺或三臺試驗變壓器串級成交流100kV、150kV、200kV、300kV的高電壓。串級試驗變壓器的抽頭電壓有200V/400V兩種
●根據用戶的需要，可在試驗變壓器高壓繞組中抽出5～15kV的中壓抽頭，供高壓電機和發電機作交流耐壓試驗
