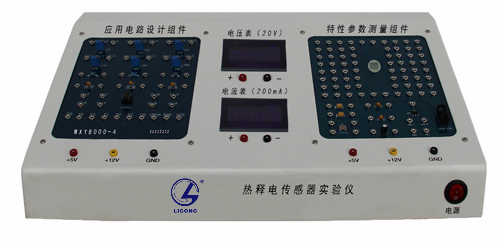

LG-RDG01型 熱釋電傳感器實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、儀器簡介
熱釋電紅外傳感器是一種被動式調制型溫度敏感元件，它是利用熱釋電效應進行工作的，通過目標背景的溫差來探測目標。其響應速度雖然不如光子型，但由于它可在室溫下使用，光譜響應寬，工作頻率寬，靈敏度高，探測面廣，且靈敏度與波長無關，性能可靠，而被廣泛應用于各類入侵報警器，自動開關，非接觸測溫，火焰報警等。熱釋電紅外傳感器本身不發射任何輻射，器件功率小，隱蔽性好，在電子防盜，人體探測領域中，熱釋電紅外傳感器的應用非常廣泛，因其價格低廉，性能穩定，受到廣大用戶和專業人士的歡迎。我公司針對這一元件，自主研發了LG-RDG01型熱釋電傳感器實驗儀，本款儀器由淺入深的介紹了熱釋電傳感器的工作原理及特性，并開設了原理、應用方面等多個實驗，使學生理解并掌握熱釋電傳感器，獨立完成相關課題的設計工作。
二、實驗配置參數
1.熱釋電器件及裝置1套：
型號：RE200B；靈敏元面積：2.0×1.0mm2；基片材料：硅；基片厚度：0.5mm；工作波長：5-14µm；平均透過率＞75%；
2.熱釋電報警可搭建電路組件1套
3.stc89C52單片機及其組件1套：
工作溫度范圍：-40～+85℃（工業級）/0～75℃（商業級）；工作電壓：5.5V～3.3V（5V單片機）/3.8V～2.0V（3V單片機）；工作頻率范圍：0～40MHz；共3個16位定時器/計數器，即定時器T0、T1、T2；
4.環境光強檢測可搭建電路組件1套
5.熱釋電紅外人體檢測可搭建電路組件1套
三、實驗目的
1.了解熱釋電傳感器工作原理及特性：
2.認識熱釋電傳感器在實際中的應用
3.進一步加強對51單片機的理解和使用
四、完成實驗
（一）原理性實驗：
1.熱釋電輸出電壓測量實驗
2.同相運算放大器輸出實驗
3.2路控制繼電器開啟關閉電壓測定實驗
4.三極管9013門檻電壓提升實驗
5.室內亮度采集電路特性輸出實驗
6.某一區域是否有人存在檢測電路輸出實驗
（二）應用性實驗：
1.熱釋電報警器設計、安裝、調試實驗
2.基于單片機的照明節能系統設計實驗
