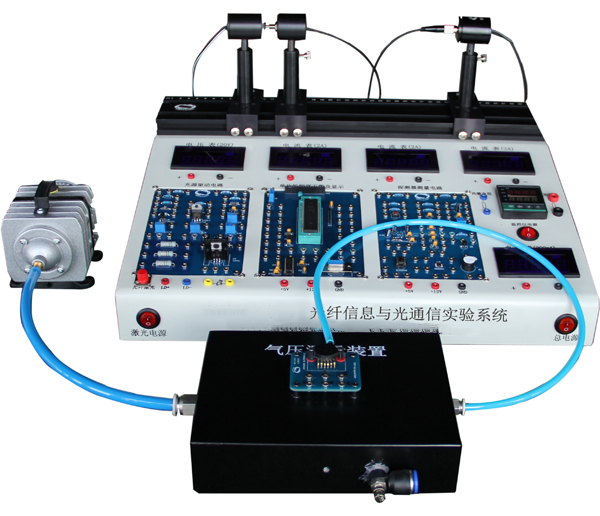

LG-GXT05Ⅱ型 光纖信息與光通信實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LG-GXT05Ⅱ型光纖信息與光通信實驗系統是我司專為各種光纖傳感器、光無源器件的學習與研究而開發的。該系統該重點介紹了常用的光無源器件的相關參數及測試方法，主要包括光纖耦合器，光纖隔離器、光纖衰減器、光纖分數器等器件的參數的測試原理及測試方法，幫助學生直觀的了解各種光無源器件的性能，從而更準確的使用不同器件進行光纖通信方面實驗。本系統從簡單到復雜，從基礎到應用，系統的介紹了光纖傳感器的基本原理，實驗方法以及實際應用的實例。學生可以根據所提供的可搭建設計組件開展各種實驗，或者根據儀器所提供的元件進行二次搭建。這不僅豐富了大學實驗的教學內容，拓寬了學生的知識面，而且可以進一步調動學生學習本專業的積極性，對理工科院校學生將所學知識的工程應用化具有積極的意義。
二、實驗內容
1.光纖光學基本知識演示實驗 ；
2.光纖與光源耦合方法實驗；
3.多模光纖數值孔徑（NA）測量實驗；
4.光纖傳輸損耗性質及測量實驗；
5.光纖分束器參數測量實驗；
6.可調光衰減器及參數測量實驗；
7.光纖隔離器及參數測量實驗；
8.光纖壓力傳感原理實驗；
9.光纖溫度傳感原理實驗；
10.Mach-Zehnder光纖干涉原理實驗。
三、實驗配置參數
1、光源：
1）波長632.8nm，輸出功率：≥0.3mw；
2）波長650nm，輸出功率：≥0.5mw；
3）波長1550nm，輸出功率：≥1mw。
2、功率計探頭：
響應波長：至少包含532nm、632.8nm、650nm；測量范圍：0-200mW； 最高顯示分辨率：1nW；
3、顯示屏：
LCD1602液晶顯示屏，單排16針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；管腳高電平為+5V；可顯示2行；每行16個字符。
4、對射式光纖跳線：纖芯直徑62.5µm，長度1m；PT100溫度傳感器：測溫范圍：0~90°；
5、傳感器套件：
光纖壓力傳感器：壓力測量范圍0～0.1MPa，線性誤差≤1％；光纖溫度傳感器：溫度范圍室溫～100℃，線性誤差≤1%。
6、溫控儀：額定電壓180V～220V，50Hz；電源功耗<5W；量程0～400℃；準確度0.5；分辨率1℃；環境溫度0～50℃；相對濕度35%～85%；風扇：DC-12V直流風扇；液晶顯示光功率值
7、光纖耦合器：分光比：50% : 50% ；最大插入損耗1310/1550: 3.3dB ;
8、高隔離度光纖隔離器：最大插入損耗：0.35dB ；回波損耗：≧50dB ；隔離度：≧30dB ；
9、光纖可調衰減器：0-30db可調；
10、光纖偏振分束器：插入損耗＜0.05dB；消光比＞40dB；回波損耗＞65dB；
11、光纖數值孔徑參數：多模光纖跳線：纖芯直徑62.5um；長：1米；
12、調整架：軸向位移調節采用了精密螺紋副調節，運動平滑；
13、配置：LG-GXT05Ⅱ 光纖信息與光通信實驗系統主機、導軌及支架組件、 壓力組件、溫度組件、光纖跳線、光纖耦合器、高隔離度光纖隔離器、光纖可調衰減器、光纖偏振分束器，實驗指導書等。
