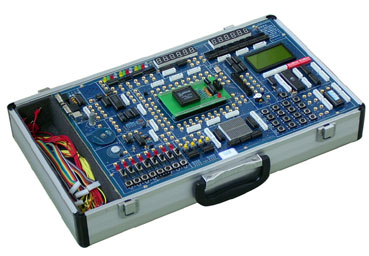

產品說明：
☆產品特點
   該系統由于采用了獨特的“主板+下載板”雙板式結構，實驗用可編程PLD器件的I/O接口與輸入輸出器件（開關、按鍵、數碼管、 發光二極管、信號源）全部采用自主連接。在PLD器件有限的I/O資源條件下，*大限度的連接上盡可能多的輸入輸出器件，使得DICE-EDA型實驗開發系統能滿足從簡單的數字電路實驗到復雜的數字電路設計實驗，并能一直延伸到綜合電子設計待創新性實驗課題。實驗方法從傳統的硬件搭試方式轉到了軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術來實驗。在做各種實驗的同時,液晶顯示屏提供當前實驗信息.連線表等功能,用戶也可根據需要編制相關顯示信息。

☆實驗系統的硬件配置：
   1.主板可與多種下載板相適配；
   2.6位動態掃描顯示電路；
   3.6位靜態鎖存顯示電路；
   4.16位發光二極管顯示電路；
   5.8位二檔開關及其電平指示電路；
   6.8位按鍵開關電子電路；
   7.4位脈沖開關電路；
   8.一個5V繼電器；
   9.一個16*16的點陣顯示；
  10.一個12864C的液晶顯示；
  11.A/D轉換器ADC0809；
  12.D/A轉換器DAC0832；
  13.時鐘信號源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、
                 4KHZ、1024HZ、64HZ、8HZ、1HZ；
  14.MCS-51單片機總線接口電路；
  15.40芯I/O擴展接口；
  16.一個5V蜂鳴器；
  17.一個四相步進電機；
  18.一個5V直流電機；
  19.一個4*4小鍵盤；
  20.配有存貯器32K；
 ☆主要實驗課題
   <一>基本實驗：
      1.七人表決器；               2.四位加法器；
      3.BCD碼加法器；          4.格雷碼變換器；
      5.四位并行乘法器；       6.觸發器；
      7.用ABEL語言設計74LS160功能模塊計數器；
      8.多模加減計數器；        9.可控脈沖發生器；
     10.簡易數碼鎖；              11.英語字母顯示實驗；
     12.八位乘法器；              13.序旬檢測器；
     14.可變模16位加法計數器；    15.正負脈沖數控調制發生器；
     16.秒表。
   <二>模塊實驗：
      1.A/D模數轉換器實驗；        2.D/A數模轉換器實驗；
      3.繼電器控制實驗；             4.步進電機控制實驗；
      5.直流電機控制實驗；          6.存儲器讀寫實驗；
      7.點陣顯示實驗；                 8.液晶顯示實驗；
      9.單片機總線接口實驗；      10.鍵盤擴展實驗；
   <三>數字系統設計：
      1.數字鐘；      2.頻率計；3.交通燈，  4.數字鎖；
      5.出租車計費器；6.搶答器；7.自動電梯；8.彩燈控制器等。
   <四>綜合電子設計：
      1.FSK發生器（D/A）；2.數據采集（A/D）。
