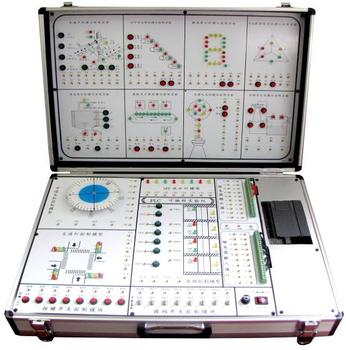

LG-PLC02型 可編程控制器實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
（1）LG-PLC02型 可編程控制器實驗箱功能模塊與臺式其本相同,該設備把可編程序控制器主機和所有實驗模塊組合設計在上下二塊電路板上，使用戶無論是在教學活動或項目開發中使用和移動更加靈活方便。更重要的是系統的實驗模塊比以往的大型實驗臺設計更加緊湊、合理，實驗項目更加豐富。是目前國內市場上一款性價比極高的PC教學實驗設備,深受院校老師學生的歡迎。
（2）實驗模塊引用了步進電機和減速步進電機;直流電機和減速直流電機;共五個電機;減速步進電機配有單片機控制的伺服電路,使運轉更平滑精確;實驗模塊還引用了十個繼電器,其中提供了一組開放式繼電器,讓學生撐握繼電器在正反轉電路中的應用方法;十二個傳感器件,使實驗模塊可完成閉環電路的實驗,有效地保證了硬件電路的完善程度;實驗質量的深入程度和實驗的逼真程度。
（3）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（4）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。實驗箱采用OMRON40點主機（輸入24點，輸出16點），完全能夠滿足目前高等院校的PC教學需求。用戶如需其它指定型號也可以定做,實驗箱設計制作精良,功能完善。
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：OMRON-CPM1A-40CDR-A（AC電源）：輸入24點、輸出 16點。
SIEMENS S7-200 CPU226 輸入24點、輸出 16點
SIEMENS S7-200 CPU224 輸入14點、輸出 10點,擴展8點。
FX1S-30MR 輸入16點、輸出 14點
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十二個模塊控制實驗項目：
1、 藝術燈控制實驗
2、 交通燈控制實驗
3、 液體混合裝置自動控制實驗
4、 LED數碼管控制實驗
5、 步進電機控制實驗
6、 四級傳送帶控制實驗
7、 機械手控制實驗
8、 郵件分揀控制實驗
9、 水塔水位控制實驗
10、電機Y/△起動控制實驗
11、刀庫捷徑選擇控制實驗
12、四層電梯控制實驗
13、其他自主設計實驗項目
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。
注意:下載電纜和手持式編程器屬選配件,通常供貨中用戶根據需要另行選配,在造計劃訂合同時需注明
