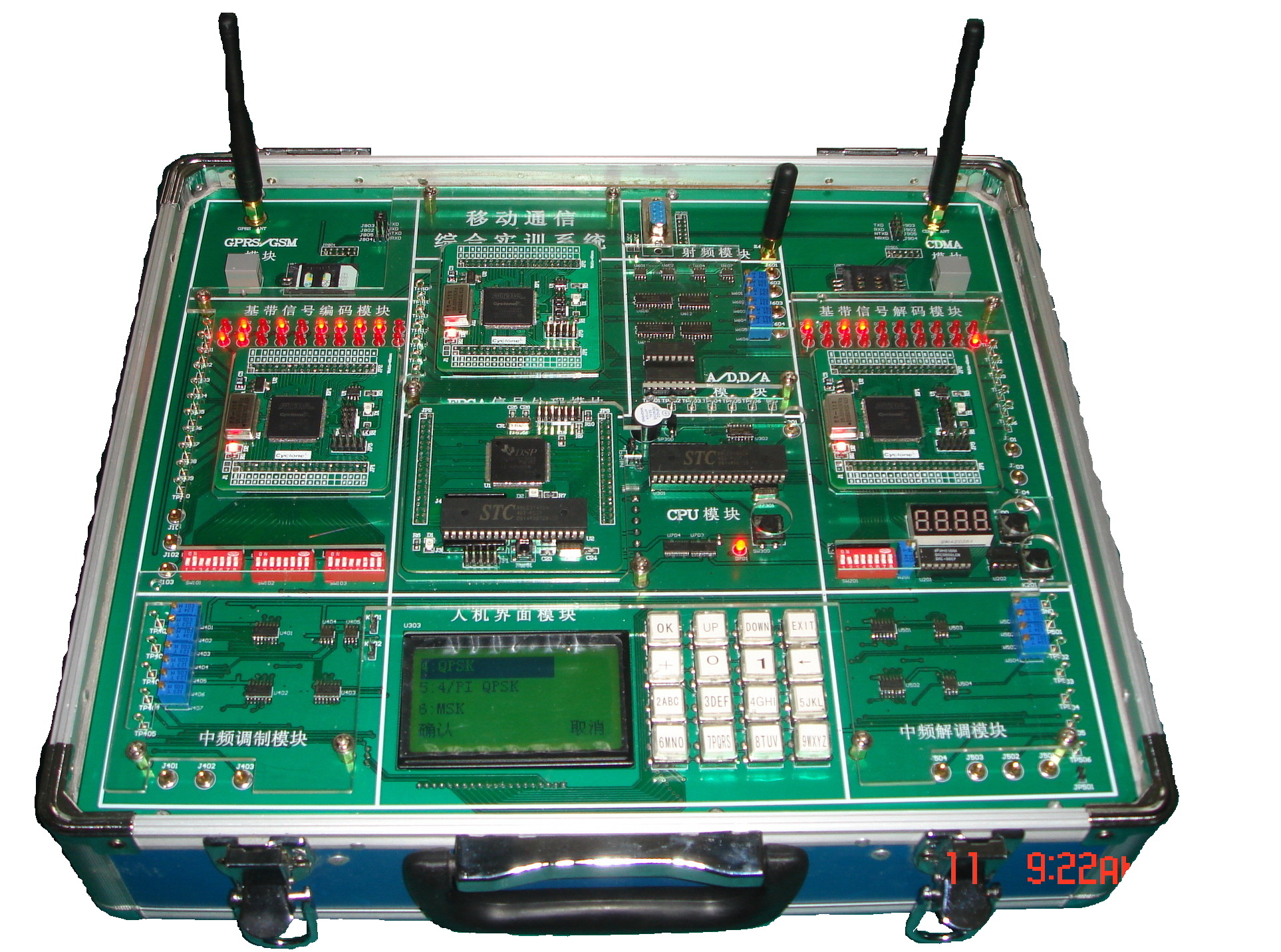

LG-YD04型 移動通信實訓教學系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
本移動通信實驗箱由主底板加ARM、FPGA、GPRS/CDMA、交換接口、傳感器等五個獨立的模塊有機的組合而成，是集移動終端、基站、交換機、傳感器網絡功能于一體的移動通信系統。該移動通信實驗箱系統二次開發功能強大，可做設計性、應用性、研究性實驗，有利于培養學生的動手能力。
二、實驗箱的產品特點
1、利用溫度傳感器進行溫度測量實驗，同時可以實現溫度組網測量實驗。
2、實現多臺實驗系統的自由組網，組網方式任意：
3、系統包含多種接口通信、各種信令實驗、多頻道共用、頻道切換、設置發射功率（軟件設置）等實驗。
4、系統可完成入網、中繼、選呼、群呼、頻道切換等基本網絡功能，使學生測試、剖析移動通信系統的基本架構及組成。
5、電話用戶接口模塊可實現和電話機、交換機的對接，可進行分析電話網的七號信令，座機間通過無線模塊實現語言通信等實驗。
三、主要技術指標
（二）移動通信系統部分
1、基站終端部分
（1）配置發射頻率（頻率可調），多達30多種信道可選。
（2）配置發射功率及目標地址。
（3）向移動臺分配通信信道。
（4）向移動臺分送各種信號。
（5）首先進行語音的A/D轉換，采用Atmega16L芯片。
（6）然后對A/D后數據進行編碼。
（7）GMSK調制。
（8）*后射頻調制、發射。
（9）移動臺部分為上述逆過程。
2、交換機部分
（1）讀取電話撥號信令并轉化為相應的號碼；
（2）控制無線模塊發送號碼；
（3）識別號碼并產生信令；
（4）控制協議及通斷狀態；
（5）傳輸語音信號。
（6）可以分析電話網的7號信令，實現座機間的無線語言通話
3、GPRS模塊部分
（1）連接液晶電路、鍵盤電路及ARM控制部分，構成一個GSM手機系統。
（2）AT命令的編輯、通訊軟件的配置及使用。
4、傳感器部分
（1）測量本機的溫度；
（2）將采集到的溫度轉換成數據；
（3）控制無線模塊發射數據；
（4）主機接收并顯示溫度；
（5）對超過溫度界限進行報警。
四、實驗項目(基本實驗內容)
第一章 信源信道編解碼實驗
實驗一 CVSD編解碼實驗
實驗二 CRC編解碼實驗
實驗三 漢明碼編解碼實驗
實驗四 BCH編解碼實驗
實驗五 卷積碼編解碼實驗
實驗六 Turbo碼編解碼實驗
實驗七 PN碼特性實驗
實驗八 WALSH碼產生實驗
實驗九 GOLD碼特性實驗
實驗十 CDMA系統分析實驗
第二章 調制解調實驗
實驗十一 QPSK調制解調實驗
實驗十二 OQPSK調制解調實驗
實驗十三 П/4QPSK調制解調實驗
實驗十四 MSK調制解調實驗
實驗十五 GMSK調制解調實驗
第三章 系統實驗
實驗十六 碼分多址實驗
實驗十七 時分多址實驗
實驗十八 頻分多址實驗
實驗十九 移動信令實驗（信道配置、信令）
實驗二十 信道噪聲與干擾實驗（臨道和同頻道干擾、信道衰落、傳輸距離）
實驗二十一 電話接口通信實驗
實驗二十二 單臺實驗箱測溫實驗
實驗二十三 組網測溫實驗
實驗二十四 溫度報警實驗
實驗二十五 電話用戶模塊實驗
第四章 二次開發實驗
實驗二十五 ARM芯片的二次開發（游戲開發：貪食蛇、俄羅斯方塊等）
實驗二十六 FPGA的使用實驗
實驗二十七 CPLD開放性實驗
實驗二十八 人機界面顯示控制的開發實驗
實驗二十九 傳感器的開發實驗
實驗三十 物聯網的開發實驗
實驗三十一 網絡接口通信實驗（通過網絡接口方式，實時傳輸圖片，進一步了解移動通信的原理）
五、GPRS模塊及CDMA模塊的實驗內容
（一）GPRS模塊實驗內容：
實驗一 GPRS模塊配置實驗
實驗二 GPRS短信收發送實驗（SMS）
實驗三 GPRS的數據業務傳輸實驗（INTERENET互聯）
實驗四 GPRS與公網通話實驗
（二）CDMA模塊實驗內容：
實驗一 CDMA模塊配置實驗
實驗二 CDMA短信收發送實驗（SMS）
實驗三 CDMA的數據業務傳輸實驗
實驗四 CDMA與公網通話實驗
（備注：CDMA模塊為選配模塊，用戶可根據需要選配。）
六、實驗系統及配件配置（按20臺實驗系統配置）
七、實驗另需配置的儀器儀表
本移動通信實驗箱由主底板加ARM、FPGA、GPRS/CDMA、交換接口、傳感器等五個獨立的模塊有機的組合而成，是集移動終端、基站、交換機、傳感器網絡功能于一體的移動通信系統。該移動通信實驗箱系統二次開發功能強大，可做設計性、應用性、研究性實驗，有利于培養學生的動手能力。
1、利用溫度傳感器進行溫度測量實驗，同時可以實現溫度組網測量實驗。
2、實現多臺實驗系統的自由組網，組網方式任意：
3、系統包含多種接口通信、各種信令實驗、多頻道共用、頻道切換、設置發射功率（軟件設置）等實驗。
4、系統可完成入網、中繼、選呼、群呼、頻道切換等基本網絡功能，使學生測試、剖析移動通信系統的基本架構及組成。
5、電話用戶接口模塊可實現和電話機、交換機的對接，可進行分析電話網的七號信令，座機間通過無線模塊實現語言通信等實驗。
三、主要技術指標
（二）移動通信系統部分
1、基站終端部分
（1）配置發射頻率（頻率可調），多達30多種信道可選。
（2）配置發射功率及目標地址。
（3）向移動臺分配通信信道。
（4）向移動臺分送各種信號。
（5）首先進行語音的A/D轉換，采用Atmega16L芯片。
（6）然后對A/D后數據進行編碼。
（7）GMSK調制。
（8）*后射頻調制、發射。
（9）移動臺部分為上述逆過程。
2、交換機部分
（1）讀取電話撥號信令并轉化為相應的號碼；
（2）控制無線模塊發送號碼；
（3）識別號碼并產生信令；
（4）控制協議及通斷狀態；
（5）傳輸語音信號。
（6）可以分析電話網的7號信令，實現座機間的無線語言通話
3、GPRS模塊部分
（1）連接液晶電路、鍵盤電路及ARM控制部分，構成一個GSM手機系統。
（2）AT命令的編輯、通訊軟件的配置及使用。
4、傳感器部分
（1）測量本機的溫度；
（2）將采集到的溫度轉換成數據；
（3）控制無線模塊發射數據；
（4）主機接收并顯示溫度；
（5）對超過溫度界限進行報警。
四、實驗項目(基本實驗內容)
第一章 信源信道編解碼實驗
實驗一 CVSD編解碼實驗
實驗二 CRC編解碼實驗
實驗三 漢明碼編解碼實驗
實驗四 BCH編解碼實驗
實驗五 卷積碼編解碼實驗
實驗六 Turbo碼編解碼實驗
實驗七 PN碼特性實驗
實驗八 WALSH碼產生實驗
實驗九 GOLD碼特性實驗
實驗十 CDMA系統分析實驗
第二章 調制解調實驗
實驗十一 QPSK調制解調實驗
實驗十二 OQPSK調制解調實驗
實驗十三 П/4QPSK調制解調實驗
實驗十四 MSK調制解調實驗
實驗十五 GMSK調制解調實驗
第三章 系統實驗
實驗十六 碼分多址實驗
實驗十七 時分多址實驗
實驗十八 頻分多址實驗
實驗十九 移動信令實驗（信道配置、信令）
實驗二十 信道噪聲與干擾實驗（臨道和同頻道干擾、信道衰落、傳輸距離）
實驗二十一 電話接口通信實驗
實驗二十二 單臺實驗箱測溫實驗
實驗二十三 組網測溫實驗
實驗二十四 溫度報警實驗
實驗二十五 電話用戶模塊實驗
第四章 二次開發實驗
實驗二十五 ARM芯片的二次開發（游戲開發：貪食蛇、俄羅斯方塊等）
實驗二十六 FPGA的使用實驗
實驗二十七 CPLD開放性實驗
實驗二十八 人機界面顯示控制的開發實驗
實驗二十九 傳感器的開發實驗
實驗三十 物聯網的開發實驗
實驗三十一 網絡接口通信實驗（通過網絡接口方式，實時傳輸圖片，進一步了解移動通信的原理）
五、GPRS模塊及CDMA模塊的實驗內容
（一）GPRS模塊實驗內容：
實驗一 GPRS模塊配置實驗
實驗二 GPRS短信收發送實驗（SMS）
實驗三 GPRS的數據業務傳輸實驗（INTERENET互聯）
實驗四 GPRS與公網通話實驗
（二）CDMA模塊實驗內容：
實驗一 CDMA模塊配置實驗
實驗二 CDMA短信收發送實驗（SMS）
實驗三 CDMA的數據業務傳輸實驗
實驗四 CDMA與公網通話實驗
（備注：CDMA模塊為選配模塊，用戶可根據需要選配。）
六、實驗系統及配件配置（按20臺實驗系統配置）
| 序號 | 設備名稱 | 數量 | 備注 |
| 1 | 移動通信實訓系統 | 20臺 |
標準配置, 配GPRS模塊 |
| 2 | 實驗指導書 | 20本 | |
| 3 | 教學光盤 | 1張 | |
| 4 | 電源線 | 20根 | |
| 5 | 連接線 | 20*4根 | |
| 6 | 900MHZ天線 | 20根 | |
| 7 | 2.4GMHZ天線 | 60根 | |
| 8 | 話柄 | 20只 |
| 序號 | 設備名稱 | 數量 | 備注 |
| 1 | 20MHZ雙蹤示波器 | 20臺 |
學校另購 （用戶必配） |
| 2 | PC機 | 20臺 |
學校另購 （用戶必配） |
| 3 | 萬用表 | 20只 |
學校另購 （用戶必配） |
| 4 | CDMA模塊 | 20只 |
學校另購 （用戶選配） |
