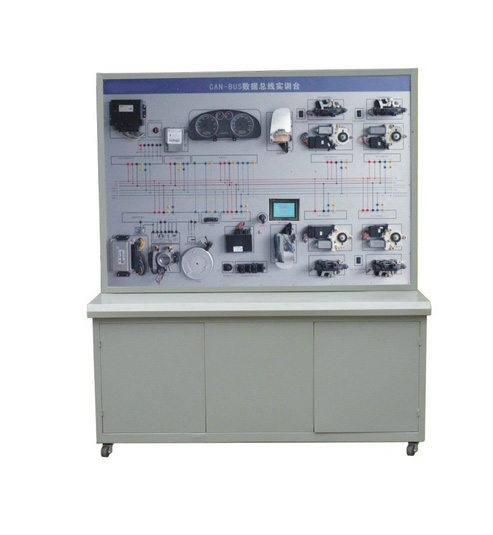

CAN-BUS數據總線系統實驗臺、汽車CAN-BUS數據總線系統示教板
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、產品簡介:
型號:LG-CAN/BUS
使用環境:溫度-5℃~40℃;濕度≤80%
汽車型號:帕薩特B5
工作電壓:220V
頻率:50/60HZ;
功率:350W
示教板尺寸:2500×1200×30(長×寬×厚)
儲物柜規格:450×500×500(長×寬×高)
萬向自鎖腳輪臺架活動靈活,便于移動教學;整體臺架采用剛性結構焊接,所用材料冷軋板采用國標標準材料,支撐可靠,表面噴塑處理防腐蝕抗老化,不褪色
控制面板采用純鋁塑板,控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖,并配有使用說明書及實驗指導書等。


二、產品組成: 中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、各門鎖開關、門控燈、發動機電腦、變速箱電腦、ABS電腦、儀表、點火鑰匙全套、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。
三、功能特點
本實驗臺可使學生了解CAN-BUS數據總線系統的基本構造及工作原理,通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子,配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。
設置發動機常見故障,通過故障顯示,進行學生故障分析、檢測診斷實訓,培養學生故障分析檢測診斷思維能力
充分展示大眾汽車數據傳輸網絡系統的組成結構和電路元件通過數據傳輸執行工作。
2.具有診斷連接功能,可通過汽車故障電腦診斷儀對整個動力系統和舒適系統的CAN數據傳輸網絡及終端控制單元進行檢測。
3.通過組合儀表的網關控制連接,可把動力系統數據網絡和舒適系統數據網絡連接,組成完整的全車CAN網絡系統
四、檢測功能
配備電腦數據檢測端口,可通過連接專用或通用型解碼器,故障碼讀取、故障碼清除、波形分析、元件測試等

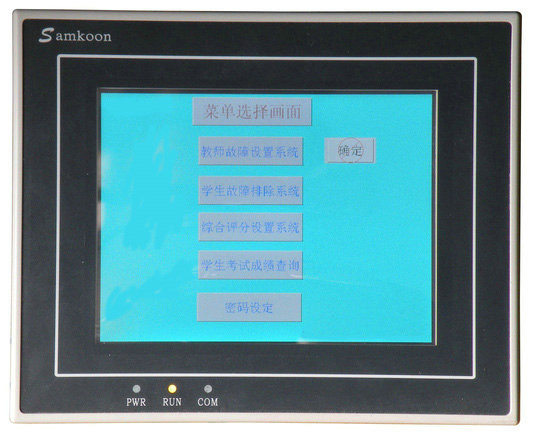

智能化故障設置和考核系統要求:
1)配有網絡型智能化故障設置和考核系統:①采用數字化集成電路板及*新MCU技術與配套的故障設置控制技術;
②不需要電腦就可獨立進行考試考核,老師與學生界面分開,老師通過密碼進入教師界面出題,學生在普通界面答題;
帶有與設備相適應的試題庫,試題庫可根據用戶的要求進行編輯;
④具有高清淅 (0.225×0.225點) 3.8寸(含3.8寸)以上的液晶顯示屏,中文菜單式操作界面,人機對話友好;
⑤操作按鍵少,操作簡單快捷;
⑥可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象;能夠設置與控制模塊腳有關的各種常見故障;
⑦可根據設備使用要求調整故障設置點的數量和類型;
⑧安裝有RJ45網絡接口,備有RS-232串行口,可用網線與其它設備的故障設置裝置組成一個網絡,通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
2)帶網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障設置和考核系統對接后可實現以下功能:
①可編輯試題及答案、試題存盤、導入試題,每道試題包括的信息:試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制;
②可對班級每個學生的考試成績進行統計,形成班級成績報表(學生姓名、報考級別、考試成績);
③可設置系統登陸密碼:新建用戶和密碼設置與更改;
④能自動收卷、自動閱卷,能對考生的考試情況和考試成績進行統計,幫助教師準確、全面地了解學生對各課程內容的掌握情況。
