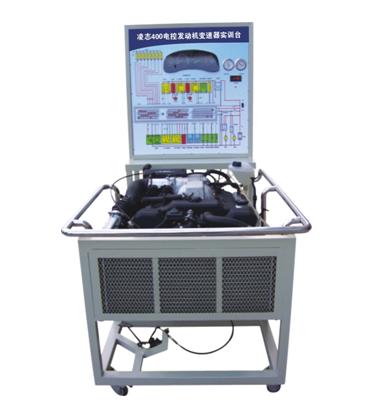

雷克薩斯（凌志）400電控發動機實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
型號：LGF-LS4
車型：凌志LS400
發動機型號：V型8缸32氣門水冷電噴發動機 排量4.3L
汽油箱容量：10L
潤滑液容量：4.5
蓄電池容量：12V42AH
冷卻液容量：10L
設備重量：（不含油液） 320Kg
外形尺寸：1650mm×1000mm1850mm（長×寬×高）
工作電源：12V/60AH蓄電池
油箱容積：10L
工作溫度：-50℃～50℃
一、產品簡介：
雷克薩斯（ 凌志）400發動機實訓臺是本公司采用凌志LS400(雷克薩斯)V8發動機為適應汽車教學需求而研制的，該實訓臺由電控發動機.自動變速器（八成新）、操作顯示面板及發動機彩色原理圖電腦控制柜、可移動式臺架(萬向腳輪)、汽油供給系統(腳踏式油門踏板)、冷卻系統(自動電子風扇)、啟動系統、發電系統、排放系統、發動機傳感、器執行器、原車儀表、原車電腦、具有發動機運轉及顯示（水溫.燃油.機油.充電.轉速.車速）配備原車DOC1接口、真空顯示表、燃油壓力顯示表、噴油器工作指示LED燈、自動變速器電磁閥工作指示LED燈、電壓檢測表（檢測任意路傳感器工作信號、工作電壓）、故障設置區可設置32路故障（老師設置任一路線路故障）、故障排除區（學生通過各種儀器、儀表、或讀取故障碼）在面板上用專用排故線連接排除故障、通過DLC1吊碼. 故障分析、傳感器信號模擬等多項功能．具結構緊湊、操作方便、安全可靠、教學直觀、是汽車發動機實物教學不可缺少的實驗室設備之一。本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
二、結構組成
雷克薩斯（ 凌志）發動機總成、原車發動機控制電腦、組合儀表、防盜電腦、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、任務驅動教學模式的實訓指導書及臺架操作說明書。各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。
三、功能特點
1、實訓臺配備真實原車電噴發動機總成、正常點火運行。
2、充分展示電噴汽油發動機的組成結構和工作過程，故障模擬系統可模擬實際運行工作狀況，設置多種實車發動機常見故障，具體內容配備故障模擬設置裝置說明。實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣歧管壓力等參數變化。
3、電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4、指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。
5、配備原車OBD診斷座，可連接專用或通用型汽車解碼器、電腦診斷儀，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等發動機自診斷功能。
6、實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。
7、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。
8、實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置，移動靈活。
