LGE-HQ02型 混合動力汽車驅動系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介：

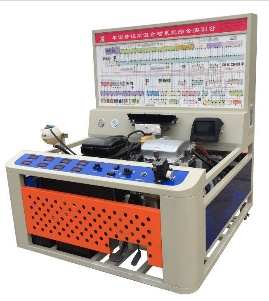

LGE-HQ02型 混合動力汽車驅動系統實訓臺以普銳斯混合動力系統為基礎，為適應當今對新能源汽車的教學需要，而精心設計研發的一款新型多功能混合動力測控設備,著重突出發動機系統、變速器系統、動力電池、M1電動機、M2電動機、電源管理系統、動力變頻器等七大部分。設備工藝先進，操作簡單，功能強大，能滿足培訓機構對新能源汽車混合動力系統各種數據的提取，各種機械故障的設立與故障判斷以及故障的排除等實訓需求。同時，對各個電控系統更是達到全方位的分析、監控、和處理操作。使混合動力系統在運行過程中，能夠把實際運行中的各種故障真實再現。配套針對性的實訓指導材料，能有效改善教師自身在技術方面的不足。使教師的教學水平得到大幅度提升。在授課過程中，通過改變每根線路、每個傳感器、每個執行器的工作狀態，使學員了解到最全面的新能源混合動力系統的故障現象。從而達到認識熟悉新能源混合動力系統、了解掌握新能源混合動力系統、隨意控制新能源混合動力系統。最終，能獨立操作新能源混合動力系統的各種狀態輸出；并根據新能源混合動力系統的各種狀態輸出，排除故障，恢復新能源混合動力系統的正常運行軌跡等五個重要學習過程。
二、結構組成：
1、臺架包含設備控制臺、配電室、檢測臺、機艙室、寬度為20cm資料工具擺放臺、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核系統、運行狀態控制系統、線路控制系統，設備控制機構、故障設置系統和混合動力系統的系統組成。
2、混合動力系統又包括：發動機系統、混合動力控制系統、動力電池、M1電動機、汽車M2電動機、變頻器、車身控制系統、ESP系統、網關、儀表系統、多功能顯示系統、變速器、、控制系統、自診斷、系統壓力表、進氣歧管壓力表、自診斷系統等。
★3、新能源汽車電氣考核軟件（正版軟件，招標現場提供著作權證書核查）
采用三維仿真技術的大型仿真實訓軟件。涵蓋汽車模擬電子技術、汽車數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。
（1）接線仿真（2）電路仿真（3）排故仿真（4）原理仿真（5）電機拆裝仿真（6）儀器儀表的使用等
4、配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料
三、實訓項目：
1、混合動力系統整體的外觀了解與結構認知實訓
2、變頻器系統的工作原理及故障診斷與排除實訓
3、混合動力系統的作用及故障診斷與排除實訓
4、動力電池系統的作用及故障診斷與排除實訓
5、M1電動機的作用及故障診斷與排除實訓
6、M2的作用及故障診斷與排除實訓
7、發動機控制系統的作用及故障診斷與排除實訓
8、P8電源ECU的作用及故障診斷與排除實訓
9、電源啟動開關的作用及故障診斷與排出實訓
10、T6鑰匙收發器的作用及故障診斷與排除實訓
11、T5變速器ECU的作用及故障診斷與排除實訓
12、ESP控制系統的作用及故障診斷與排除實訓
13、復式顯示器的作用及故障診斷與排除實訓
14、網關ECU的作用及故障診斷與排除實訓
15、車身電腦的作用及故障診斷與排除實訓
16、組合儀表的作用及故障診斷與排除實訓
17、電子掛檔桿的作用及故障診斷與排除實訓
18、A16加速系統的的作用及故障診斷與排除實訓
19、混合動力系統儀表系統的故障診斷與排除實訓
20、混合動力系統通訊系統的故障診斷與排除實訓
21、混合動力系統發動機自診斷系統的故障診斷與排除實訓
22、混合動力系統汽車診斷系統的使用與診斷思路提升實訓
23、混合動力系統整體的職業技能考核實訓
四、通用參數
1、展示功能
各相關系統按合理位置排布，能直觀展示混合動力系統控制系統和相關工作附件的結構組成與工作原理；
2、運行功能：
能正常演示混合動力系統動、靜態及各種工況，滿足對混合動力系統的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：
儀表顯示單元，顯示混合動力系統的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：
檢測面板上繪有高清混合動力系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
5、自診斷功能：
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對混合動力系統電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
6、檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、信號模擬功能：
信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
8.安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。
9.移動教學功能：
實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、制作工藝：
1、檢測面板：
采用優質鋁塑板，經雕刻機器進行標準化開孔，再由最先進的意大利平板激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：
臺架采用國標鋼材焊接而成，經過清洗處理后進行高溫噴涂。使臺架具備承重力強、外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，內置百葉窗式散熱孔，并噴涂有橙紅色油漆。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。
六、技術參數：
1.外形尺寸：1600*1000*1760
2.油箱容量：10L
3.重 量：420Kg
4.工作溫度：+-50
5.臺架顏色：7032
6.防護板：桔紅平光
7.電 源：60AH蓄電池/105AH
8.車 型：普銳斯
9.發動機型號：1NZ-FXE
10.動力類型：混合動力
11.進氣形式：自然吸氣
12.氣門結構：16氣門DOHC
13.排 量：1.5L
14.動力電池：201.6V
15.驅動電壓：500V
16.馬達功率：50 kW (67 hp)
17.扭 矩：1200 rpm400 N•m
18.汽 缸 數：4
19.燃油標號 95號
