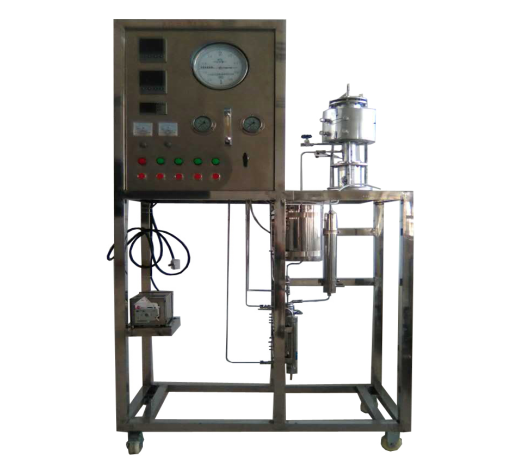

LGH-NFY01型 內循環無梯度反應裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
(LGH-NFY01A型 數字型內循環無梯度反應裝置)
一、裝置功能1.該裝置適用于加氫、脫氫、裂化、合成等反應過程
2.乙醇脫水制乙烯反應動力學測定等。
反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：乙醇
四、技術參數
1.反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。
2.反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，*高使用溫度，600℃。
3.反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。
4.液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。
5.*高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。
6.*大進氣量：500ml/min或按用戶要求配置；
7.催化劑*大裝填量：5ml；可實現乙醇氣相脫水制乙烯動力學測定。
8.外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成
| LGH-NFY01型 內循環無梯度反應裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀 | 轉速調節 | |
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| LGH-NFY01A型 數字型內循環無梯度反應裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 氣體流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 | |
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀，精度：0.5%FS | 轉速調節 | |
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 |
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
