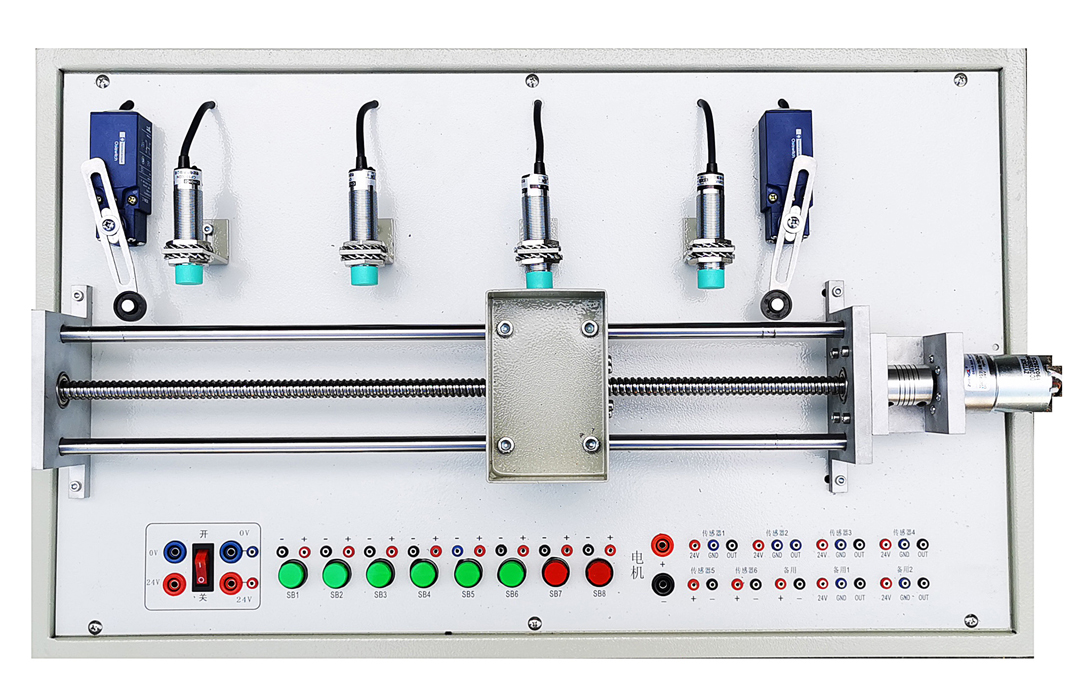

LGW-XC01型 小車運動控制模型裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGW-XC01型 小車運動控制模型采用臺式結構，是一套工業自動化生產線小車運動控制過程的縮微模型，本裝置采用直流電機絲杠導軌傳動系統，實現傳動和定位要求。造型精美、體積緊湊、重量輕、堅固耐用，采用直流電機控制高質量驅動方案，有力保證系統穩定、精密和快捷響應能力。行程范圍400MM，裝有4種傳感器反饋控制，能滿足大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。
1、技術參數
電源：單相DC24V功率：<200W
尺寸：不小于600*400*220mm
2、設備結構：
LGW-XC01型 小車運動控制實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
3、部分實訓項目：
1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整 （3）搬運設備安裝與調試
4、電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
5、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
電源：單相DC24V功率：<200W
尺寸：不小于600*400*220mm
2、設備結構：
LGW-XC01型 小車運動控制實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
3、部分實訓項目：
1．機電設備的安裝與調試
（1）傳動裝置同軸度的調整 （3）搬運設備安裝與調試
4、電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
5、配置清單
| 鋼制噴塑機架 | 1 | 套 | ||
| 直流電機 | 24V 200r/Min | 1 | 只 | |
| 電感傳感器 | LJ8A3-2 | 1 | 只 | |
| 電容傳感器 | LJC34A4-K | 1 | 只 | |
| 光電傳感器 | ST135傳感器 | 1 | 只 | |
| 滾珠絲桿 | 光軸直徑：12mm 往復精度≤0.03mm 承重負載：水平≤40kg，垂直≤15kg | 套 | ||
| 行程開關 | CX19-001 | 1只 | ||
| 其它小配件 | 滿足本貨物使用要求之規格 | 1 | 套 | |
