小型螺桿式制冷壓縮機實訓裝置
一、設備配置及參數
1、小型螺桿式制冷壓縮機實訓裝置包含可拆裝的市售名義輸入功率為25HP的半封閉螺桿壓縮機一臺，制冷劑為R22，內部陰陽轉子及零件拆開后做防銹處理。
2、半封閉螺桿壓縮機的能量調節級數：三級。
3、半封閉螺桿壓縮機的排氣量范圍：100m3/h,±5%。
4、半封閉螺桿壓縮機的重量：170kg。
5、半封閉螺桿壓縮機的外型尺寸三維方向的最大長度：800mm。
6、半封閉螺桿壓縮機的排氣腔有內置單向閥。

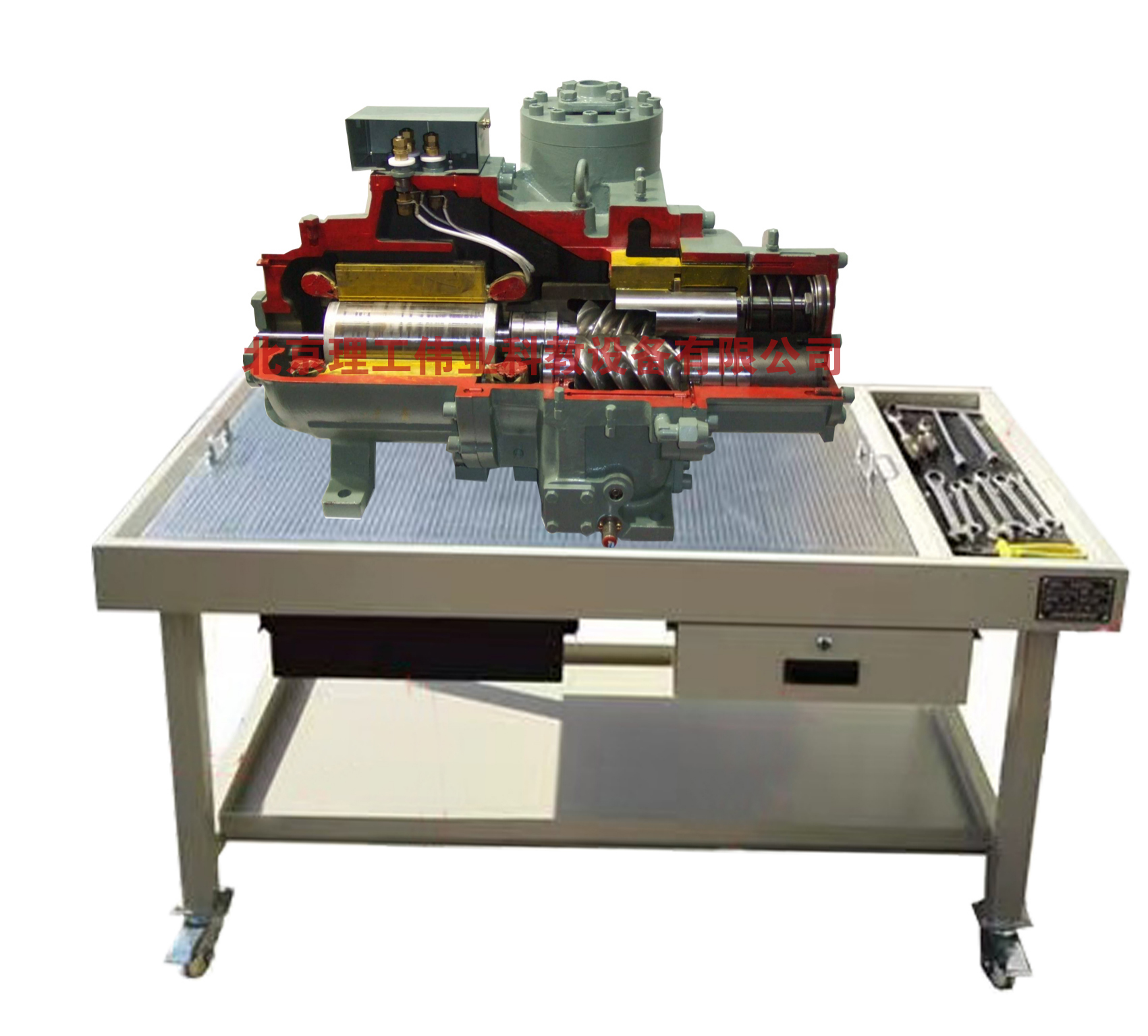

7、小型螺桿式制冷壓縮機實訓裝置包含一臺1:1實物模型的半封閉螺桿壓縮機，此模型沿軸線做四分之一剖開，剖開面做防銹處理。
8、實物模型的半封閉螺桿壓縮機由一臺減速電動機帶動旋轉，轉速范圍為1~6轉/min，在此范圍內轉速連續可調，且能隨時點動停止轉動，以及隨時點動啟動運轉。
9、實物模型的半封閉螺桿壓縮機能演示陰陽轉子的嚙合以展示工作容積的變化、各級能調時能量調節裝置的工作原理、潤滑油的循環等。
10、拆裝和演示實訓臺底層都安裝有高強度帶剎車重載型萬向輪，方便于實訓臺移動及布局；
11、拆裝實訓臺有放置拆裝工具、漏油盤、放置拆裝零件盒設計；
12、拆裝實訓臺材質為50mm的方鋼，采用不銹鋼臺面，以防油耐油，演示實訓臺材質為50mm不銹鋼；
13、為拆裝演示方便，拆裝實訓臺面高度0.8米，演示實訓臺高度1米，長度1.5米，寬度0.75米，結構設計重心穩定，整體美觀大方。
14、演示實訓臺配套有高強度高亮度防爆玻璃，為看清實物模型內部結構，實訓臺四周安裝有高亮度LED燈帶及射燈。
15、整個壓縮機被固定放置于一個電動液壓工作臺面上，工作臺面配套有集油盤方便于拆裝高度調節。
16、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。
二、技術參數
1、輸入電源：三相五線 380V±10% 50Hz。
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m。
3、裝置容量：4.5kVA。
4、噪聲：40dB(A)。
5、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、配套軟件
1、小型螺桿式制冷壓縮機實訓裝置中包含配套螺桿壓縮機拆裝仿真實訓軟件（正式版）。
2、所配套螺桿壓縮機拆裝仿真實訓軟件以拆裝和剖開模型按照1：1建模，并且采用3D虛擬仿真技術，可以通過PC機進行拆裝實訓訓練。
3、所配套螺桿壓縮機拆裝仿真實訓軟件具有三維拆卸動畫演示、三維裝配動畫演示、三維零件展示、三維模擬訓練等模塊。
4、所配套螺桿壓縮機拆裝仿真實訓軟件中，螺桿壓縮機單個零件可以在軟件界面中可縮小、放大、移動、360°任意翻轉，能從各個不同角度觀察。
四、拆裝工具以及相關量具
五、設備功能
1、常用鉗工工具及量具的使用方法。
2、螺桿式壓縮機整機的拆卸和裝配。
3、壓縮機零件的清洗。
4、螺桿式壓縮機間隙和磨損的測量。
5、螺桿式壓縮機組裝。
6、壓縮機組裝后的試運轉。
1、小型螺桿式制冷壓縮機實訓裝置包含可拆裝的市售名義輸入功率為25HP的半封閉螺桿壓縮機一臺，制冷劑為R22，內部陰陽轉子及零件拆開后做防銹處理。
2、半封閉螺桿壓縮機的能量調節級數：三級。
3、半封閉螺桿壓縮機的排氣量范圍：100m3/h,±5%。
4、半封閉螺桿壓縮機的重量：170kg。
5、半封閉螺桿壓縮機的外型尺寸三維方向的最大長度：800mm。
6、半封閉螺桿壓縮機的排氣腔有內置單向閥。
7、小型螺桿式制冷壓縮機實訓裝置包含一臺1:1實物模型的半封閉螺桿壓縮機，此模型沿軸線做四分之一剖開，剖開面做防銹處理。
8、實物模型的半封閉螺桿壓縮機由一臺減速電動機帶動旋轉，轉速范圍為1~6轉/min，在此范圍內轉速連續可調，且能隨時點動停止轉動，以及隨時點動啟動運轉。
9、實物模型的半封閉螺桿壓縮機能演示陰陽轉子的嚙合以展示工作容積的變化、各級能調時能量調節裝置的工作原理、潤滑油的循環等。
10、拆裝和演示實訓臺底層都安裝有高強度帶剎車重載型萬向輪，方便于實訓臺移動及布局；
11、拆裝實訓臺有放置拆裝工具、漏油盤、放置拆裝零件盒設計；
12、拆裝實訓臺材質為50mm的方鋼，采用不銹鋼臺面，以防油耐油，演示實訓臺材質為50mm不銹鋼；
13、為拆裝演示方便，拆裝實訓臺面高度0.8米，演示實訓臺高度1米，長度1.5米，寬度0.75米，結構設計重心穩定，整體美觀大方。
14、演示實訓臺配套有高強度高亮度防爆玻璃，為看清實物模型內部結構，實訓臺四周安裝有高亮度LED燈帶及射燈。
15、整個壓縮機被固定放置于一個電動液壓工作臺面上，工作臺面配套有集油盤方便于拆裝高度調節。
16、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。
1、輸入電源：三相五線 380V±10% 50Hz。
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m。
3、裝置容量：4.5kVA。
4、噪聲：40dB(A)。
5、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、配套軟件
1、小型螺桿式制冷壓縮機實訓裝置中包含配套螺桿壓縮機拆裝仿真實訓軟件（正式版）。
2、所配套螺桿壓縮機拆裝仿真實訓軟件以拆裝和剖開模型按照1：1建模，并且采用3D虛擬仿真技術，可以通過PC機進行拆裝實訓訓練。
3、所配套螺桿壓縮機拆裝仿真實訓軟件具有三維拆卸動畫演示、三維裝配動畫演示、三維零件展示、三維模擬訓練等模塊。
4、所配套螺桿壓縮機拆裝仿真實訓軟件中，螺桿壓縮機單個零件可以在軟件界面中可縮小、放大、移動、360°任意翻轉，能從各個不同角度觀察。
四、拆裝工具以及相關量具
| 序號 | 名 稱 | 規格/型號 | 數量 |
| 1 | 深度游標卡尺 | 0-150mm | 1把 |
| 2 | 游標卡尺 | 0-150mm | 1把 |
| 3 | 內徑百分表 | 50-160mm | 1把 |
| 4 | 外徑千分尺 | 50-75mm | 1把 |
| 5 | 塞尺 | 0.02-1.00mm | 1把 |
| 6 | 皮榔頭 | 1把 | |
| 7 | 套筒扳手 | 11件裝 | 1套 |
| 8 | 接水盤 | 3個 | |
| 9 | 活動扳手 | 25cm，30cm各一把 | 2把 |
| 10 | 毛巾 | 4條 |
1、常用鉗工工具及量具的使用方法。
2、螺桿式壓縮機整機的拆卸和裝配。
3、壓縮機零件的清洗。
4、螺桿式壓縮機間隙和磨損的測量。
5、螺桿式壓縮機組裝。
6、壓縮機組裝后的試運轉。
