普通車床電氣技能實訓考核裝置(半實物)

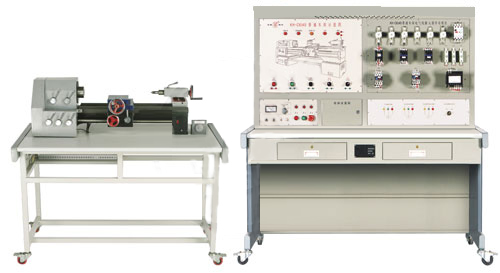

“普通車床電氣技能實訓考核裝置A”是在原“普通車床電氣技能實訓考核裝置B”基礎上進行改造升級，它增加了C6140型普通車床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
一、功能特點
C6140普通車床半實物仿真模型是參照實際C6140普通車床的尺寸按一定比例縮小的設計；
本套裝置電氣部分的操作，能實現C6140普通車床各種運動控制，它包括：主軸啟動停止、工作臺快速移動和冷卻泵啟動停止，極限位置的限位保護；
機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
半實物模型上所用電機的電壓等級與實際的機床完全相同；
半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
裝置容量：＜0.2kVA
漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
控制屏尺寸：1410mm×725mm×1535mm
半實物模型桌子尺寸：1268mm×723mm×798mm
C6140車床模型尺寸：900mm×320mm×370mm
工作臺移動行程：200mm
主軸轉速：250r/min
三、設備配置
通過觀察機床模型的運動，了解機床的實際運動
了解機床電器控制的原理及各種保護裝置
掌握機床中常見故障的排除方法
五、故障點設置一覽表
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
一、功能特點
C6140普通車床半實物仿真模型是參照實際C6140普通車床的尺寸按一定比例縮小的設計；
本套裝置電氣部分的操作，能實現C6140普通車床各種運動控制，它包括：主軸啟動停止、工作臺快速移動和冷卻泵啟動停止，極限位置的限位保護；
機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；
半實物模型上所用電機的電壓等級與實際的機床完全相同；
半實物機床的床身采用鑄件，專用模具一次成型，滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；
半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；
半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；
控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
裝置容量：＜0.2kVA
漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s
控制屏尺寸：1410mm×725mm×1535mm
半實物模型桌子尺寸：1268mm×723mm×798mm
C6140車床模型尺寸：900mm×320mm×370mm
工作臺移動行程：200mm
主軸轉速：250r/min
三、設備配置
| 序號 | 名 稱 | 數 量 | 備 注 |
| 00001. | KHS-C6140型普通車床電氣技能實訓考核裝置 | 1臺 | |
| 00001. | C6140普通車床半實物模型（含實訓桌） | 1臺 | 配有與電氣部分的連接接口，通過電纜連接 |
四、實訓項目與目的
熟悉常用低壓電器的機構、原理通過觀察機床模型的運動，了解機床的實際運動
了解機床電器控制的原理及各種保護裝置
掌握機床中常見故障的排除方法
五、故障點設置一覽表
| 故障編號 | 故障現象 |
| K1 | 機床無法啟動 |
| K2 | 機床無法啟動 |
| K3 | 機床無法啟動 |
| K4 | 照明燈不亮 |
| K5 | 機床無法啟動 |
| K6 | 機床無法啟動 |
| K7 | 主軸、冷卻泵電動機不能啟動 |
| K8 | 主軸電動機控制不能自鎖 |
| K9 | 主軸電動機控制不能自鎖 |
| K10 | 主軸、冷卻泵電動機不能啟動 |
| K11 | 冷卻泵不能啟動 |
| K12 | 冷卻泵不能啟動 |
| K13 | 冷卻泵不能啟動 |
| K14 | 刀架不能快速移動 |
| K29 | 主軸不工作 |
| K30 | 冷卻泵不工作 |
| K31 | 不能快速移動 |
