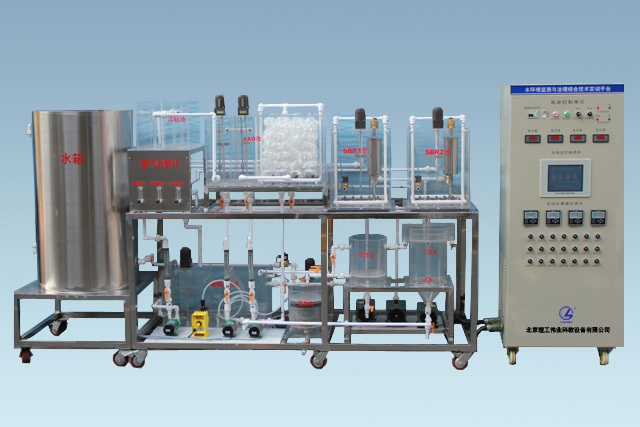

水環境監測與治理技術綜合實訓平臺
一、產品概述
水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序實現設備自動運行與監控。
二、主要技術性能
輸入電壓：單相交流220V±10% 50Hz
工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
系統容量：＜2.0kVA
外形尺寸：700mm×600mm×1800mm（控制柜）、3010mm×800mm×1700mm（對象）
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、系統組成與功能
水環境監測與治理技術綜合實訓平臺主要由控制系統、供水系統和污水處理系統三部分組成。
控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、在線監測儀（PH儀和DO儀）、組態監控軟件等組成。
供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、風機、電磁閥、攪拌機等組成。有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。
四、基本配置
1．實訓對象
2．電氣控制柜基本配置
3．配件、管材
4．配套工具
五、實訓項目
項目一、系統圖和電氣控制原理圖的繪制
任務1.系統圖的繪制
任務2.根據電器原理圖完成電器接線圖的繪制
項目二、污水處理設備的安裝與調整
任務1.動力系統器件水泵、風機、計量泵、攪拌電機等的安裝
任務2.組合填料的裁剪安裝
任務3.輔助器件浮球式液位計、電磁閥、流量計、曝氣頭等的安裝
項目三、污水處理設備的工藝連接
任務1. A2/O污水處理系統工藝的設計連接
任務2. SBR污水處理系統工藝的設計連接
任務3. MSBR污水處理系統工藝的設計連接
項目四、污水處理設備控制系統的連線與調試
任務1.控制系統的連線
任務2.控制系統的程序編寫
任務3.對對象動力系統的調試
任務4.通過程序的編寫實現整機的運行
項目五、在線監測儀表的使用
任務1.在DO、PH線傳感器的安裝
任務2.傳感器與儀表之間的標定
任務3. 通電實現儀表與傳感器之間測試
水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序實現設備自動運行與監控。
輸入電壓：單相交流220V±10% 50Hz
工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
系統容量：＜2.0kVA
外形尺寸：700mm×600mm×1800mm（控制柜）、3010mm×800mm×1700mm（對象）
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、系統組成與功能
水環境監測與治理技術綜合實訓平臺主要由控制系統、供水系統和污水處理系統三部分組成。
控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、在線監測儀（PH儀和DO儀）、組態監控軟件等組成。
供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、風機、電磁閥、攪拌機等組成。有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。
四、基本配置
1．實訓對象
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 | 備注 |
| 1 | 不銹鋼鋼架 | 尺寸：221cm×80cm×170 cm材料：50×50不銹鋼管材制作；功能：對反應器的固定和擺放 | 1 | 套 | |
| 2 | 不銹鋼原水箱 | 尺寸：Φ75cm×180cm材料：2mm不銹鋼板制作，底座采用不銹鋼管材制作；功能：帶有液位指示功能，提供實訓水源 | 1 | 個 | |
| 3 | A2/O系統部件 |
尺寸：78cm×40cm×58cm；材料：10mm有機玻璃板制作； 功能：主要由厭氧池、缺氧池、好氧池組成，按照1:1:3比例進行設計 |
1 | 臺 | |
| 4 | SBR1系統部件 | 尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 | 1 | 臺 | |
| 5 | SBR2系統部件 | 尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 | 1 | 臺 | |
| 6 | 格柵調節池 | 尺寸：74 cm×26 cm×39 cm；材料：10mm有機玻璃板制作；功能：格柵主要是去除污水處理中較大的懸浮物，調節池主要調節污水水質，使出水水質比較均勻 | 1 | 臺 | |
| 7 | 沉砂池 | 尺寸：60 cm×35 cm×34 cm；材料：10mm有機玻璃板制作；功能：系統采用的是平流式結構，主要是分離污水中相對密度較大的無機顆粒 | 1 | 臺 | |
| 8 | 砂濾柱 | 尺寸：Φ25 cm×30 cm；材料：6mm厚度有機玻璃圓筒制作；功能：截留污水中的懸浮物和膠體 | 2 | 臺 | |
| 9 | 二沉池 | 尺寸：Φ25 cm×52 cm；材料：6mm厚度有機玻璃圓筒制，功能：系統采用的是豎流式結構，主要是分離污水中相對密度較大的無機顆粒 | 4 | 臺 | |
| 10 | 加藥池 | 尺寸：26 cm×26 cm×30 cm；材料：10mm有機玻璃板制作；功能：主要是對污水處理過程中一些藥劑的配置和添加到污水中 | 1 | 臺 | |
| 11 | 磁力驅動泵 | 單相AC220v；功率：90W；揚程：8m；流量：8L/min；功能：對污水的提升，污泥的回流 | 1 | 個 | |
| 12 | 電磁隔膜計量泵 | 單相AC220v；功率：16W；揚程：2m；流量：15L/h；功能：對藥水的添加和計量 | 1 | 個 | |
| 13 | 攪拌調速系統 | 單相AC220V；功率：25W/40W；功能：對污水、藥劑的攪拌均勻，攪拌曝氣 | 1 | 套 | |
| 14 | 曝氣頭 | 微孔曝氣頭: Φ8cm，功能:把風機的氣均勻的釋放到污水中 | 10 | 只 | |
| 15 | 風機 | AC220V；功率：185W | 3 | 臺 | |
| 16 | 潷水器 | 空氣堰式，尺寸：Φ16 cm×25 cm；材料：2mm厚不銹鋼材料制作；功能:作為SBR系統的關水和排水的功能以及對浮渣、污泥的截留 | 2 | 只 | |
| 17 | DO傳感器 | 0~20mg/L，6分外螺紋接口，功能;對調節池、好氧池、SBR1\SBR2池等中溶解氧的含量時時監測 | 4 | 個 | |
| 18 | PH傳感器 | 0~14，6分外螺紋接口；功能：對調節池中PH值的時時在線監測 | 1 | 個 | |
| 19 | 氣體流量計 | 0.6-6L/min；功能：計量風機的進氣流量，控制反應器中溶解氧含量 | 3 | 只 | |
| 20 | 液體流量計 | 1-7L/min；功能：計量水流的進水流量。 | 3 | 只 | |
| 21 | 浮球液位開關 | 24V輸入；功能：對反應器中水位、是水泵以及電磁閥的控制，主要是防止反應器中污水溢出 | 1 | 套 | |
| 22 | 組合填料 | Φ15 cm | 1 | 套 |
2．電氣控制柜基本配置
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 | 備注 |
| 電器控制柜 | 尺寸：70cm×60 cm×180cm;材料：1.5cm鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能 | 1 | 個 | ||
| PLC控制器 | CPU224 2DP繼電器主機（14I/10O） | 1 | 個 | 西門子 | |
| EM222模塊 | 8點繼電器輸出 | 1 | 個 | 西門子 | |
| EM231模塊 | 8入模擬量模塊 | 1 | 個 | 西門子 | |
| EM232模塊 | 4出模擬量模塊 | 1 | 個 | 西門子 | |
| 觸摸屏 | 10英寸 | 1 | 臺 | ||
| 低壓電氣 | 小繼電器 | 1 | 套 | ||
| 空氣開關 | 帶漏電保護器 | 1 | 個 | ||
| 保險絲 | 熔斷器 | 1 | 個 | ||
| 交流接觸器 | 220V | 1 | 個 | ||
| 操作開關 | 2位 | 2 | 個 | ||
| 開關電源 | 輸出：DC24V | 1 | 個 | ||
| 工作狀態指示燈 | 32 | 只 | |||
| DO儀 | 單相AC220V輸入，輸出信號：4~20mA | 4 | 只 | ||
| PH儀 | 單相AC220V輸入，輸出信號：4~20mA | 1 | 只 |
| 名稱 | 主要組成器件 | 數量 |
|
管材與 配件 |
包含短柄球閥、長柄球閥、黃銅閘閥、立式止回閥、臥式止回閥、自動放氣閥、電磁閥、寶塔接頭、PU管、金屬線管、波紋管、外牙直通接頭、內牙直通接頭、內牙三通接頭、彎頭、不銹鋼內牙彎頭、不銹鋼內牙三通、不銹鋼外牙直接、不銹鋼內牙直接、銅轉接頭、氣動接頭、6分塑料堵頭、4分塑料堵頭、不銹鋼復合管等。 | 1套 |
| 名稱 | 主要組成器件 | 數量 |
|
配套 工具 |
包含復合管割刀、有機玻璃膠水、注射器、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、PVC管剪刀、導線架等。 | 1套 |
五、實訓項目
項目一、系統圖和電氣控制原理圖的繪制
任務1.系統圖的繪制
任務2.根據電器原理圖完成電器接線圖的繪制
項目二、污水處理設備的安裝與調整
任務1.動力系統器件水泵、風機、計量泵、攪拌電機等的安裝
任務2.組合填料的裁剪安裝
任務3.輔助器件浮球式液位計、電磁閥、流量計、曝氣頭等的安裝
項目三、污水處理設備的工藝連接
任務1. A2/O污水處理系統工藝的設計連接
任務2. SBR污水處理系統工藝的設計連接
任務3. MSBR污水處理系統工藝的設計連接
項目四、污水處理設備控制系統的連線與調試
任務1.控制系統的連線
任務2.控制系統的程序編寫
任務3.對對象動力系統的調試
任務4.通過程序的編寫實現整機的運行
項目五、在線監測儀表的使用
任務1.在DO、PH線傳感器的安裝
任務2.傳感器與儀表之間的標定
任務3. 通電實現儀表與傳感器之間測試
