機電一體化專業電工電子實驗室裝備標準
實訓教學目標：
1.掌握萬用表等常用儀器、儀表的使用方法及基本電量參數的測量方法；
2.會使用示波器及信號發生器，了解基本電路的工作點信號波形與信號特性。
3.掌握直流電路的原理；
4. 掌握交流電路的原理；
5. 掌握三相交流電路的原理；
6．掌握常用電子元器件、接插件的識別與測量；
7.了解模擬電路、數字電路的原理。

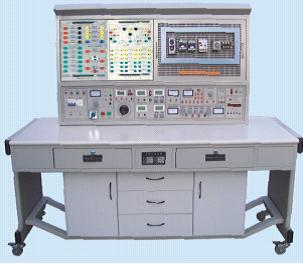

一、電工綜合實驗裝置
具有電工學基本定理的驗證功能；
具有常用電工、電子儀表的使用及基本電參數的測量功能；
可完成R、L、C等電路元件的特性分析及電路實驗；
可進行與教學要求相關的單相、三相交流電路的應用實驗；
具有漏電保護功能。
二、電子綜合實驗裝置
具有電子學基本定理的驗證功能；
包括常用電子元器件，可以滿足對電子元器件進行識別與測量；
具有基本放大器電路、穩壓電源電路、基本邏輯門電路實驗；
可以滿足各種邏輯電路、運算放大電路、功率放大電路等中小規模集成電路的認知及應用；具有漏電保護功能。
三、萬用表
1.直流電壓：
0V～25V；20000Ω/V
0V～500V；5000Ω/V；2.5級；
2.交流電壓：
0V～500V；5000Ω/V；5.0級；
3.電阻：
量程：0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；±2.5%；
4.音頻電平：
-10dB～+22dB。
四、交流毫伏表
1.測量范圍：
0.2mV～600V；
2.頻率范圍：
10Hz～600kHz；
3.電壓測試不確定度：
±1%；
4.輸入阻抗：
1MΩ；
顯示位數：3 1/2以上。
五、函數信號發生器
1.頻率范圍：0.1Hz～1MHz；
2.輸出波形：
正弦波、方波、三角波、脈沖波；
3.輸出信號類型：
單頻、調頻、調幅、掃頻；
4.外測頻靈敏度：100mV；
5.外測頻范圍：1Hz～10MHz；
6.輸出阻抗：600Ω；
7.輸出電壓：
≥20Vp-p(1MΩ) ，
≥10Vp-p(50Ω)；
8.數字顯示；
9.TL/CMOS輸出；
10.輸出端口具有短路保護。
六、雙蹤示波器
1.頻寬：20MHz；
2.偏轉因數：
5mV/div～20V/div；
3.上升時間：≤17ns；
4.垂直工作方式：
CH1、CH2、ALT、CHOP、ADD ；
5.掃描時間因數：
0.5s/div～0.2μs/div；
6.觸發方式：
自動、常態、TV-H、TV-V；
7.觸發源：
內(CH1，CH2，交替)、外、電源；
8.觸發靈敏度：
內觸發不小于1div，
外觸發不小于0.5Vp-p。
七、直流穩壓電源
1.雙路0V～30V,0A～3A雙電表顯示，雙組獨立可調 ，恒壓、恒流輸出；
2.穩壓與穩流狀態能夠自動轉換并分別由器件指示狀態；
3.兩路輸出電壓可以任意并聯或串聯、并聯使用，雙倍電流輸出，串聯使用，雙倍電壓輸出；
4.短路、限流雙重保護。采用電流限制保護方式，且限流點可以任意調節。
相關電工電子實訓考核裝置：
LGKL-745B 通用電工、電子實驗與電工、電子技能綜合實訓考核裝置
LGKL-745C 通用電工、電子、電拖實驗與電工、電子、電拖技能綜合實訓考核裝置
LGKL-745D 通用電工電子電拖（帶直流電機）實驗與電工電子實訓電拖（帶直流電機）實訓裝置
LGKL-760A通用電工、模電、數電實驗與電工、模電、數電技能實訓考核綜合裝置
LGKL-760B 通用電工、模電、數電、電拖實訓設備與電工、模電、數電、電拖技能實訓裝置
LGKL-760C 通用電工模電數電電拖（帶直流電機）與電工、模電數電、電拖綜合實訓裝置
LGKW-845A 網孔型電工技能及工藝實訓考核裝置（單面、雙組）
LGKW-845B 網孔型電工技能及工藝實訓考核裝置（雙面、四組）
LGKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
LGKW-860D 網孔型電力拖動·PLC·變頻調速綜合實訓考核裝置
LGKW-860E 網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置
LGK-790G 電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置
LGK-800D 高性能電工電子電拖及自動化技術實訓與考核裝置
LGK-800E 高性能電工電子電拖及自動化技術實訓與考核裝置
LGK-745B 電工、電子、電拖技能實訓與考核實驗室成套設備
LGK-745C 電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備
LGK-745D 通用電工實驗與電工技能實訓考核實驗室成套設備
LGK-745E 通用電子實驗與電子技能實訓考核實驗室成套設備
LGK-745F 通用電工、電子實驗與電工、電子技能實訓考核實驗室成套設備
LGK-745G 通用電工電子電拖實驗與電工電子電拖技能實訓考核實驗室成套設備
LGK-745H 通用電工電子電拖（帶直流電機）實驗與電工電子電拖技能實訓考核實驗室成套設備
LGK-760A 模電、數電實驗與技能實訓考核實驗室成套設備
LGK-760B 電工、模電、數電實驗與技能實訓考核實驗室成套設備（帶智能型功率表）實驗室成套設備
LGK-760C 電工、模電、數電、電力拖動實驗與技能實訓考核實驗室成套設備（帶智能型功率表）實驗室成套設備
