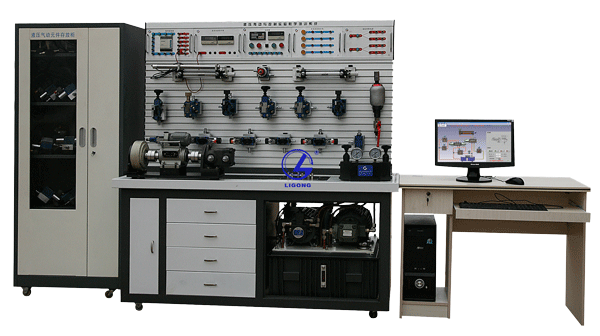

LGYZ-MC01型 智能型液壓傳動與控制綜合教學培訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備介紹
該液壓實驗臺是基于網絡化虛擬儀器技術CAT且為開放式結構，模塊化設計，多元化組合，智能化測控的多功能實驗臺，不僅能完成液壓課程中回路論證的實驗，而且能作為液壓工程測試，液壓元件性能測試及多功能控制的實驗大平臺，通過實驗可培養和提高實驗者的學習能力，實踐能力，設計能力和創新能力，是液壓學科中教學及工程應用的得力助手。
二、技術參數
1、變量電機泵組 2HP+VP1-12-70
電源 220V / 380V 50HZ
功率 1.5KW
轉速 1500r/min
壓力 7MPa
流量 10L/min
2、定量電機泵組 3HP+FA1-08
電源 220V / 380V 50HZ
功率 2.2KW
轉速 1500r/min
壓力 7MPa
流量 12L/min
3、風冷卻器
壓力1.4 MPa 流量20L 功率 38W
4、油箱
580 × 480× 270mm 容積：60L
5、外形尺寸：
1590 × 550 × 1680mm
6、實驗臺重量
118KG
7、傳感器
（1）壓力傳感器
精度等級：0.1
測量范圍：10 MPa
（2）直流位移傳感器
精度等級：0.2
靈敏度：0.5～10mv/v.mm
直流電源電壓：12V
（3）渦輪流量傳感器
精度等級：0.5
流量范圍：0.2～1.2m3/h
最大工作壓力：16MPa
8、壓力表
（1）YTN150
精度等級：0.4
壓力：0～1.6MPa
（2）YTN60
精度等級：2.5
壓力：0～10MPa
9、數字顯示表
精度等級：0.5
